干簧管與霍爾傳感器有什麼不同？磁感應開關選型時該怎麼判斷？
在磁感應開關與位置偵測應用中，干簧管和霍爾傳感器都是很常見的感測元件。兩者都可以透過磁鐵觸發訊號，也都常應用在液位開關、接近開關、水流開關、門磁偵測、家電設備與工業控制領域。
不過，干簧管與霍爾傳感器的工作原理並不一樣，輸出方式、供電需求、壽命特性、抗干擾表現與適用場景也有明顯差異。
很多客戶在選型時，會直接問：「干簧管比較好，還是霍爾傳感器比較好？」其實，這兩種元件沒有絕對哪一個比較好，而是要看產品結構、供電條件、訊號需求、使用環境與成本目標。
對工程設計來說，真正重要的不是單純比較元件等級，而是判斷哪一種磁感應方案更符合目前的應用條件。
一、干簧管的基本工作原理
干簧管是一種磁控機械式開關，內部通常由兩片可導電的金屬簧片密封在玻璃管中。當外部磁場接近時，簧片受到磁力作用而吸合，電路導通；當磁場離開時，簧片釋放，電路斷開。
簡單來說，干簧管本身就像一個會被磁鐵觸發的開關。
干簧管最大的特點是：不需要額外供電即可動作。只要外部磁場達到動作條件，簧片就會直接導通或斷開，因此可以做到無源乾接點輸出。
這也是干簧管被大量應用在液位開關、浮球開關、門磁開關、接近開關與簡單位置偵測中的原因。對於只需要判斷「有無」、「開關狀態」、「液位是否到達」的應用來說，干簧管結構簡單，訊號直覺，使用上也比較容易導入。
二、霍爾傳感器的基本工作原理
霍爾傳感器是一種電子式磁感應元件，利用霍爾效應偵測磁場變化。當磁鐵接近時，霍爾元件會感應磁場，並透過內部電路轉換成電壓、數位訊號或開關訊號輸出。
與干簧管不同，霍爾傳感器通常需要供電才能工作。例如常見應用中可能需要 3.3V、5V、12V 或其他工作電壓，實際條件會依照晶片規格與電路設計而定。
霍爾傳感器沒有機械接點，因此不存在簧片吸合與釋放的機械動作。它可以做到較高頻率的反應，也可以透過電路設計提供更豐富的輸出形式，例如數位輸出、類比輸出、鎖存型輸出、線性偵測或方向判斷。
因此，霍爾傳感器常用在需要電子訊號處理、較高反應速度、無接點壽命，或較複雜控制邏輯的產品中。

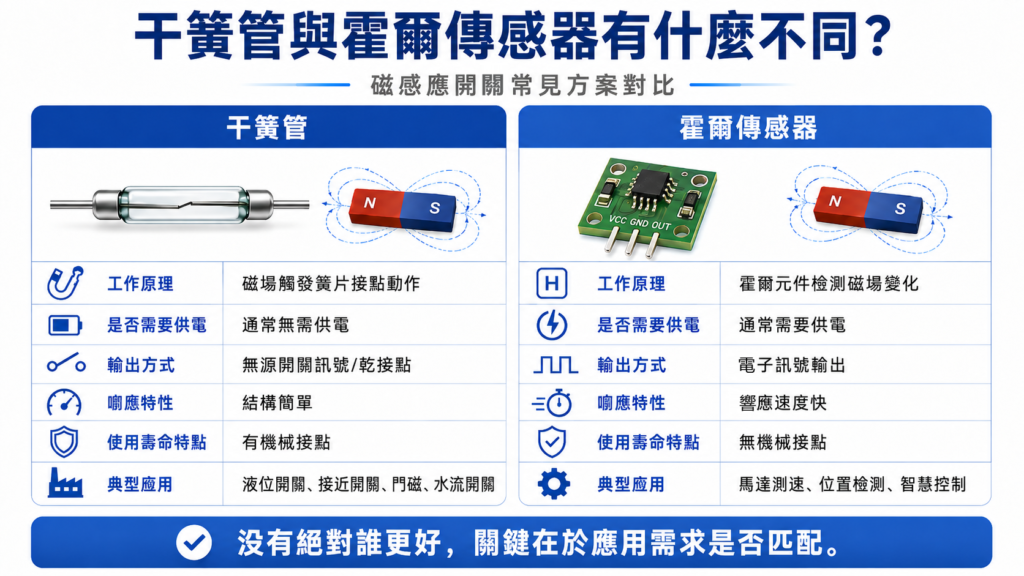

三、干簧管與霍爾傳感器最大的差異是什麼？
干簧管與霍爾傳感器最大的差異，可以簡單理解為：干簧管是磁控機械開關，霍爾傳感器是電子磁感應元件。
干簧管是透過簧片實際吸合與斷開來輸出開關狀態；霍爾傳感器則是透過半導體元件感應磁場，再由電路輸出訊號。
因此，兩者在應用上的差異非常明顯。
干簧管適合無源開關訊號、低功耗系統、結構簡單的液位偵測與位置偵測。霍爾傳感器則適合需要供電、有電子控制板、需要高速反應，或需要較複雜訊號判斷的應用。
如果客戶只需要一個簡單的常開或常閉訊號，干簧管通常比較直接。如果客戶需要電子訊號輸出、磁場強弱判斷、轉速偵測或更複雜的控制邏輯，霍爾傳感器會更有優勢。
四、供電需求不同：干簧管可無源，霍爾傳感器需供電
干簧管的一個重要優勢，是它本身不需要供電。它可以作為無源乾接點使用，只要外部磁鐵觸發，開關狀態就會改變。
這對很多設備來說很方便，特別是低功耗產品、簡單控制系統、安全迴路、液位警示、門磁偵測等場景。因為系統不需要為感測元件另外提供電源，設計相對簡單。
霍爾傳感器則屬於電子元件，通常必須接入電源、接地與訊號線。雖然它可以提供更豐富的輸出功能，但電路設計也會相對複雜，需要考慮工作電壓、輸出形式、抗干擾設計、ESD 防護、線材連接與控制板相容性。
因此，如果客戶的設備沒有供電條件，或只希望取得一個簡單的開關訊號，干簧管會更容易導入。
如果設備本身已經有控制板與穩定電源，而且需要更精確的電子訊號，霍爾傳感器就會比較適合。
五、輸出方式不同：干簧管偏開關接點，霍爾傳感器偏電子訊號
干簧管輸出的是接點狀態，常見形式包括常開、常閉或轉換型接點。它的訊號邏輯比較單純，適合用來判斷某個位置是否到達、液位是否到達、門蓋是否關閉、磁鐵是否接近。
例如浮球上升到指定位置時，磁鐵觸發干簧管，系統就可以收到液位到達訊號。
霍爾傳感器的輸出形式則比較多元。它可以是數位開關輸出，也可以是類比電壓輸出，還可以依照磁極方向、磁場強弱或磁場變化提供不同訊號。
在需要轉速偵測、位置編碼、方向判斷、馬達控制、電子水表或智慧設備控制的場景中，霍爾傳感器通常更容易搭配電子系統使用。
因此，如果應用只需要「導通或斷開」，干簧管通常就足夠；如果應用需要更複雜的電子判斷，霍爾傳感器會更有擴充性。
六、壽命特性不同：干簧管有接點，霍爾傳感器無機械接點
干簧管內部有金屬簧片接點，動作時會產生機械吸合與釋放。雖然干簧管可以達到相當長的使用壽命，但它仍然屬於有接點元件，實際壽命會受到負載條件、開關電流、電壓、電弧、動作頻率與使用環境影響。
如果負載較大，或沒有適當的保護電路，干簧管接點可能受到電弧或浪湧影響，導致壽命下降。
霍爾傳感器沒有機械接點，屬於無接觸式電子偵測，因此在高頻動作、長時間連續偵測，或需要避免機械磨耗的應用中，會比較有優勢。
不過，霍爾傳感器的可靠性也取決於電源穩定性、電路保護、溫度環境、ESD 防護與晶片規格。它不是完全沒有風險，而是風險點從機械接點轉移到電子電路設計。
所以在壽命判斷上，不能簡單認為霍爾傳感器一定比較好，而是要看實際負載、動作頻率與整機電路條件。
七、抗干擾與穩定性不同
干簧管和霍爾傳感器都屬於磁感應元件，因此都會受到磁鐵位置、磁場強度、安裝距離與外部磁場影響。
干簧管的動作點與 AT 值有關。AT 越低，通常代表越靈敏，但也可能更容易受到外部磁場影響；AT 越高，則需要更強磁場觸發，感應距離可能會縮短。
霍爾傳感器則需要關注工作點、釋放點、磁滯範圍、磁極方向與供電穩定性。有些霍爾傳感器對磁極方向有明確要求，如果磁鐵極性或安裝方向不正確，可能就無法正常動作。
在有馬達、大電流線路、電磁雜訊或強磁場干擾的環境中，兩者都需要做結構與電氣層面的設計評估。
干簧管要重點確認磁鐵匹配、AT 範圍、安裝位置與外部磁場影響；霍爾傳感器則要同時確認磁場條件、電源穩定性、訊號抗干擾與電路保護設計。
八、成本與結構設計差異
從結構來看，干簧管方案通常比較簡單。許多應用只需要干簧管、磁鐵、線材與外殼結構，就可以完成基本開關偵測，因此在簡單液位開關、門磁開關、接近開關中具有成本與導入優勢。
霍爾傳感器雖然元件本身可以小型化，但通常需要搭配 PCB、電源、保護電路、訊號處理與線材連接，因此整體系統設計成本不一定比干簧管低。
不過，如果產品本身已經有控制板，而且需要更多電子功能，霍爾傳感器的整合價值會更高。
因此，成本不能只看單顆元件價格，而是要看整體系統成本，包括結構空間、電路設計、組裝方式、測試流程、可靠性要求與後續維護成本。
九、干簧管適合哪些應用？
干簧管適合結構簡單、開關訊號明確、功耗要求低，或需要無源乾接點輸出的應用。
常見應用包括：
1. 浮球液位開關。
2. 水流開關。
3. 接近開關。
4. 門磁開關。
5. 安防位置偵測。
6. 家電水箱液位偵測。
7. 工業設備限位偵測。
8. 簡單磁控開關訊號輸出。
在這些應用中，如果客戶只需要判斷開關狀態，並且希望結構簡單、功耗低、訊號直接，干簧管通常是很實用的選擇。
十、霍爾傳感器適合哪些應用？
霍爾傳感器適合需要電子訊號、高頻偵測、無機械接點、磁場變化判斷，或較複雜控制邏輯的應用。
常見應用包括：
1. 馬達轉速偵測。
2. 位置編碼。
3. 電子式接近偵測。
4. 智慧家電控制。
5. 機器人位置感應。
6. 流量或轉輪偵測。
7. 電動車與工業控制系統。
8. 需要數位或類比訊號輸出的磁感應應用。
如果設備已經具備穩定電源與控制電路，同時需要更高反應速度或更複雜的訊號判斷，霍爾傳感器會是比較合適的方案。

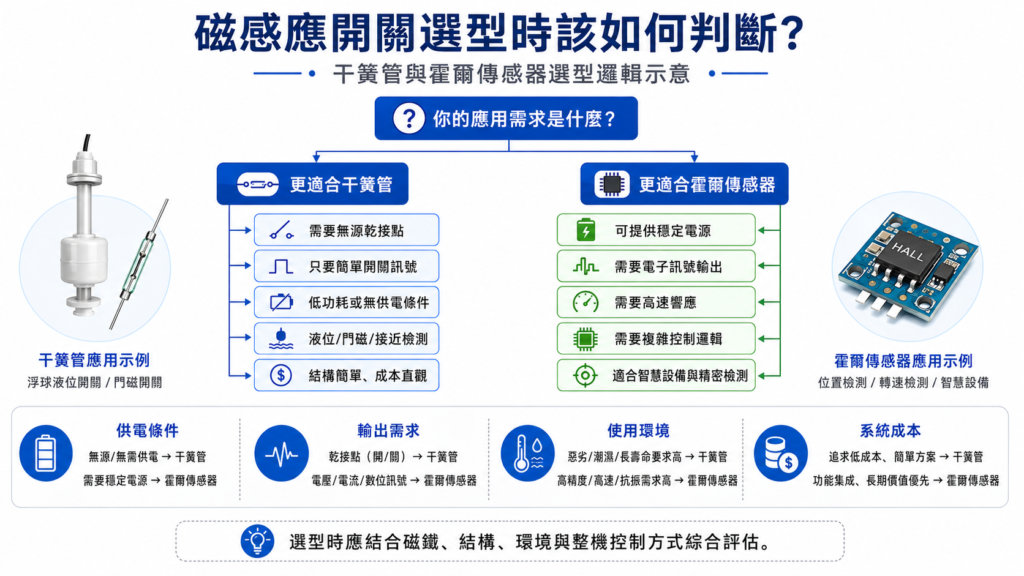

十一、選型時應該怎麼判斷？
工程師在選擇干簧管或霍爾傳感器時，可以先從以下幾個問題開始判斷：
1. 設備是否能提供穩定電源？
2. 需要的是無源接點，還是電子訊號？
3. 動作頻率是否很高？
4. 是否需要判斷磁場強弱、方向或連續變化？
5. 使用環境是否有震動、溫度變化或電磁干擾？
6. 產品空間是否足夠放置 PCB 與電子元件？
7. 系統是否對功耗特別敏感？
8. 成本目標是看單顆元件，還是看整體系統成本？
如果答案偏向無源、簡單、低功耗、開關接點，干簧管通常更適合。
如果答案偏向電子控制、高頻動作、複雜訊號、無機械接點，霍爾傳感器通常更適合。
結語
干簧管與霍爾傳感器都是重要的磁感應元件，但兩者的設計邏輯不同。干簧管更偏向無源機械式開關，適合簡單、穩定、低功耗的開關偵測；霍爾傳感器更偏向電子式磁感應元件，適合需要供電、訊號處理與複雜控制的應用。
在液位開關、接近開關、水流開關、門磁偵測、位置感應等產品開發中，選擇干簧管還是霍爾傳感器，不能只看單一參數，而是要結合產品結構、磁鐵條件、供電方式、輸出需求、使用環境與成本目標一起評估。
