客製化磁性接近開關 — 量身打造的磁性感測解決方案

在許多感測應用中，標準磁性接近開關未必能完全符合特定系統的安裝、環境或性能要求。透過客製化設計，工程師與 OEM 製造商可達成最佳化的感測距離、安裝方式與電氣介面，確保完美整合與穩定運作。

磁性接近開關的工作原理為：當磁鐵接近時，透過內建的干簧管、霍爾傳感器或 TMR（隧道磁阻）元件偵測磁場變化，輸出電訊號觸發控制邏輯。此非接觸感測方式能於粉塵或潮濕環境中保持穩定，廣泛應用於工業自動化、安防系統、智慧家電及液位偵測領域。

客製化選項包括外殼形狀（圓柱型、方形、螺紋型）、感測距離調整、接點形式（常開／常閉／轉換型）、輸出型式（類比／數位／脈衝）、線材長度與連接器規格；也可依據嚴苛環境條件指定材料、防水等級（IP67／IP68）與操作溫度範圍，確保產品在戶外或高溫環境中的可靠度。

相較於現成品，客製化磁性接近開關能確保結構尺寸完美匹配並提升感測性能，降低誤觸發、安裝誤差與早期失效的風險。每一顆感測器皆採用高精度元件並通過嚴格品管測試，確保長期耐用、高重複性與一致性能。

—

■ 選型表

型號	外觀	作動型式	規格
Z1-GPS-25-B	φ24*H25mm		操作溫度：0~80℃； 額定功率：3W； 開關電壓：30VDC； 最大開關電流：0.25A
Z1-GPS-26	φ28*H26.4MM		操作溫度：-10~80℃； 額定功率：10W； 開關電壓：150VDC； 最大開關電流：0.5A
Z1-GPS-35	L35*W15*H35mm		操作溫度：-40~105℃； 額定功率：10W； 開關電壓：150VDC； 最大開關電流：0.5A

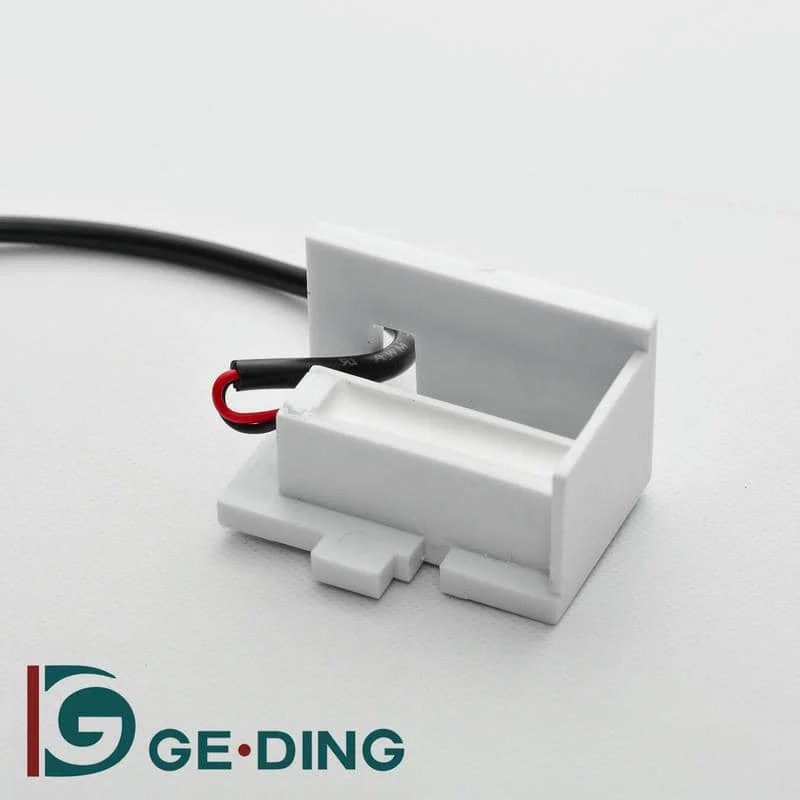

Z1-GPS-41	L42*W31.7*H24.2mm		操作溫度：-10~80℃； 額定功率：10W； 開關電壓：220VDC； 最大開關電流：0.5A

工作溫度		標準產品0~80℃，可客製化更高或更低溫度
開關型式		常開（NO）	常開（NO）		常開（NO）
(电路图)
電氣參數	開關型式	NO/NC		Change over
	額定功率	10W/50W		3VA/5W
	開關電壓	100VDC/200VDC/350VDC		30VDC/175V
	開關電流	0.5A/1A/1. 5A/0.7A		0.2A/0.5A
認證		材質可選ROHS, REACH SVHC, UL等國際認證。

■ 安裝注意事項

• 勿直接拉扯導線，避免內部干簧管斷裂。安裝時應先固定感測器本體後再進行配線。

• 避免外部機械應力壓迫或彎曲外殼，以免封膠破裂、玻璃管變形。

• 圓柱型接近開關固定後，請避免對外殼施加側向力，以免造成永久偏移。

• 請避免摔落，干簧管玻璃內部脆弱易損。若感測器從 30 公分高度落下，請靜置 1 週後再測試功能確認。

—

■ 常見問答（FAQ）

Q：磁性接近開關的工作原理是什麼？

A：內部干簧管受到外部磁場觸發而導通（或斷開），形成電路閉合。不同於感應式或電容式感測器，僅對磁場反應，不受油污或濕氣影響。

Q：是否可與磁鐵一起訂購？

A：可以。若您提供安裝空間、磁鐵移動軌跡與所需感測距離，我們可提供完整的「開關＋磁鐵」套裝方案。

Q：我已有磁鐵，如何確認是否可搭配？

A：請提供磁鐵樣品、磁鐵與開關的相對位置及作動條件，我們的工程團隊可設計與之匹配的開關型號。

Q：是否提供標準型號？

A：是。我們除客製方案外，也提供多款標準干簧管接近開關供測試與採購，詳情請洽詢銷售人員。

Q：是否有可承受較高負載的型號？

A：標準干簧開關主要用於訊號輸出（通常至 10W），部分大型型號可達 50~100W。如需更高負載，建議與繼電器或控制器搭配使用。

Q：磁性接近開關常見應用為何？

A：• 工業設備：用於致動器、輸送帶或機械手臂的極限位置偵測。
• 智慧家居：用於門窗開啟偵測、咖啡機、烤箱、洗衣機與飲水機的定位偵測。
• 醫療與實驗設備：用於非接觸式偵測及受控環境中應用。
